Varillas de ferrita para inductores de potencia R

Varillas para bobinas de inducción, elementos magnéticos para inductores de potencia, varillas ferromagnéticas

 Núcleos de varilla R

Spinel trabaja en la industria de la ferrita magnética suave desde hace 40 años. Nuestro material magnético se caracteriza por sus diversos tipos, rendimiento estable y amplia aplicación. Hoy en día, contamos con más de 10 tipos de materias primas y más de 900 opciones de especificaciones para núcleos magnéticos.

Las varillas magnéticas se aplican mucho en bobinas de inducción, bobinas para encendido de automóviles, bobinas ABS e inductores de potencia.

Ventajas principales de varillas magnéticas para inductores de potencia
1. El núcleo ferromagnético está hecho de material bajo consumo resistente a alta temperatura y material de alta permeabilidad magnética, lo que ofrece una pérdida de potencia relativamente baja a alta temperatura.
2. Si los tipos existentes no cumplen con sus requerimientos, también podemos proporcionarle un excelente servicio personalizado demanda a sus demandas actuales.

Embalaje
Antes de dejar la fábrica, todos los productos magnéticos deben estar bien embalados para evitar cualquier daño o rotura posible. Además, los clientes pueden decidir la forma de embalaje.

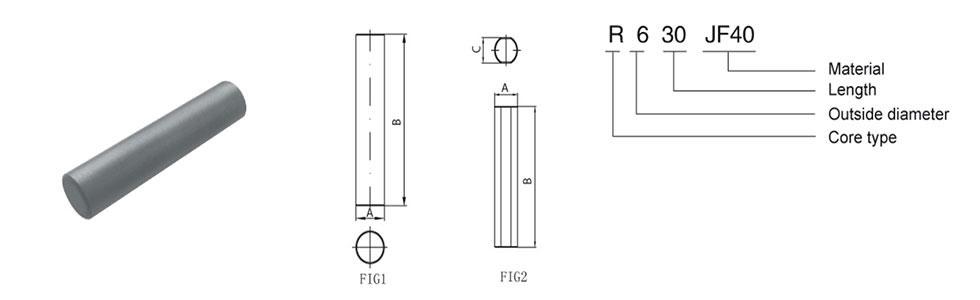

Parámetros técnicos de las varillas magnéticas para inductores de potencia
Nombre FIG Nº de dibujo Dimensiones(mm) Peso
A B C (g)
R3*8 1 600 3.0±0.15 18.0±0.3
0.6
R5*15 1 574 5.0-0.2 15.0-0.2
1.4
R6*16 1 510 6.0±0.1 16.0±0.15
2.2
R6*18 1 528 6.0-0.2 18.0-0.2
2.4
R6*30 1 575 6.0±0.25 30.0±0.3
4.05
R6*40 1 529 6.0-0.2 40.0-0.2
5.4
R6*41 2 1170 6.0±0.3 41.0±0.7 5.0±0.2
R6*5 1 570 6.0±0.1 15.0±0.15
2.05
R6*50 1 581 6.0±0.3 50±0.6
6.8
R6*63 2 1710 63.0±0.7 6.0±0.2

R6*85 2 1711 85.0±0.7 6.0±0.2

R6.35*30 1 548 6.35±0.35 30.0-0.5
4.5
R7*25 1 530 7.0-0.2 25.0-0.2
4.6
R10*25 1 545 10.0-0.4 25.0±0.2
9.4
R10*50 2 587 10.0-0.5 50.0+1.0-0.5 9.0+0.2-0.1 18
R47 1 1199 47.0±0.3 0.7±0.07
5.35
R48*2 1 1143 48±0.6 2.0±0.15
6

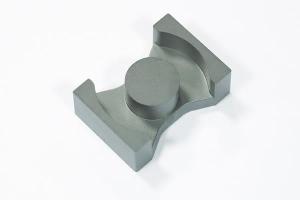

Spinel fue fundado como un fabricante experto de material magnético, que se especializa en proporcionar una gran variedad de núcleos de ferrita para inductor de potencia, tales como núcleo de varilla, núcleo de placa I, núcleo EE, núcleo PQ, núcleo EFD, etc.
